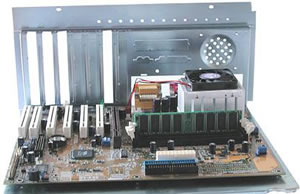

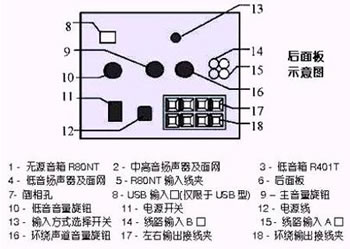

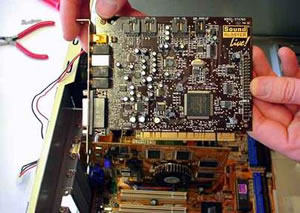

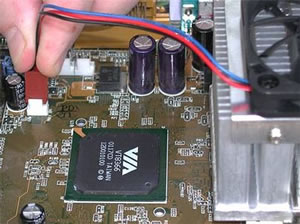

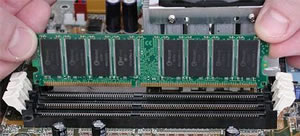

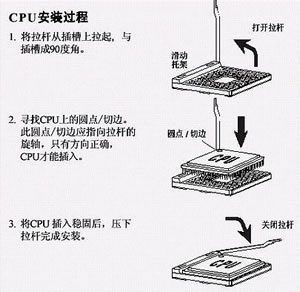

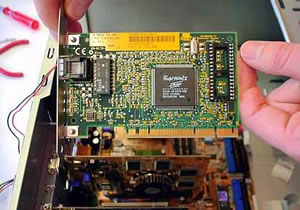

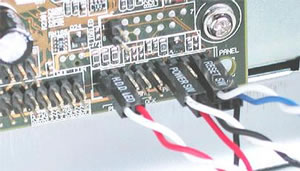

DIY裝電腦-自己動手組裝電腦（組圖）
|
|
對于高手而言，如何將各種各樣的配件組裝成一臺電腦是輕而易舉的事，但對于大多數初接觸電腦的讀者而言卻不是這樣了。對于許多想學會裝機了解電腦組裝DIY知識的讀者而言，如何才能將各種電腦配件組裝為一臺完整的電腦呢？
一、裝機前的準備工作
1、工具準備

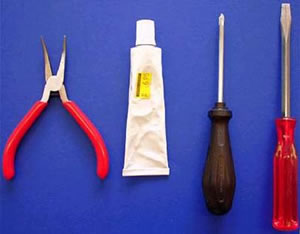

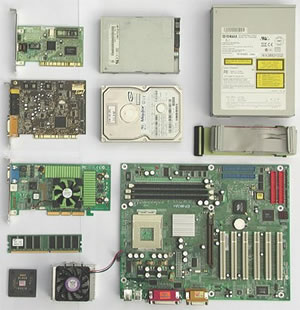

常言道“工欲善其事，必先利其器”，沒有順手的工具，裝機也會變得麻煩起來，那么哪些工具是裝機之前需要準備的呢？（見圖1，從左至右為“尖嘴鉗、散熱膏、十字解刀、平口解刀”）  圖1 ①十字解刀：十字解刀又稱螺絲刀、螺絲起子或改錐，用于拆卸和安裝螺釘?shù)墓ぞ�。由于計算機上的螺釘全部都是十字形的，所以你只要準備一把十字螺絲刀就可以了。那么為什么要準備磁性的螺絲刀呢？這是因為計算機器件按裝后空隙較小，一旦螺釘?shù)袈湓谄渲邢肴〕鰜砭秃苈闊┝�。另外，磁性螺絲刀還可以吸住螺釘，在安裝時非常方便，因此計算機用螺絲刀多數都具有永磁性的。 ②平口解刀：平口解刀又稱一字型解刀。如何需要你也可準備一把平口解刀，不僅可方便安裝，而且可用來拆開產品包裝盒、包裝封條等。 ③鑷子：你還應準備一把大號的醫用鑷子，它可以用來夾取螺釘、跳線帽及其它的一些小零碎動西。 ④鉗子：鉗子在安裝電腦時用處不是很大，但對于一些質量較差的機箱來講，鉗子也會派上用場。它可以用來拆斷機箱后面的擋板。這些擋板按理應用手來回折幾次就會斷裂脫落，但如果機箱鋼板的材質太硬，那就需要鉗子來幫忙了。 建議：最好準備一把尖嘴鉗，它可夾可鉗，這樣還可省卻鑷子。 ⑤散熱膏：在安裝高頻率CPU時散熱膏（硅脂）必不可少，大家可購買優質散熱膏（硅脂）備用。 2、材料準備 ①準備好裝機所用的配件：CPU、主板、內存、顯卡、硬盤、軟驅、光驅、機箱電源、鍵盤鼠標、顯示器、各種數據線/電源線等。（見圖2）  圖2 ②電源排型插座：由于計算機系統不只一個設備需要供電，所以一定要準備萬用多孔型插座一個，以方便測試機器時使用。 ③器皿：計算機在安裝和拆卸的過程中有許多螺絲釘及一些小零件需要隨時取用，所以應該準備一個小器皿，用來盛裝這些動西，以防止丟失。 ④工作臺：為了方便進行安裝，你應該有一個高度適中的工作臺，無論是專用的電腦桌還是普通的桌子，只要能夠滿足你的使用需求就可以了。 3、裝機過程中的注意事項 ①防止靜電：由于我們穿著的衣物會相互摩擦，很容易產生靜電，而這些靜電則可能將集成電路內部擊穿造成設備損壞，這是非常危險的。因此，最好在安裝前，用手觸摸一下接地的導電體或洗手以釋放掉身上攜帶的靜電荷。 ②防止液體進入計算機內部：在安裝計算機元器件時，也要嚴禁液體進入計算機內部的板卡上。因為這些液體都可能造成短路而使器件損壞，所以要注意不要將你喝的飲料擺放在機器附近，對于愛出汗的朋友來說，也要避免頭上的汗水滴落，還要注意不要讓手心的汗沾濕板卡。 ③使用正常的安裝方法，不可粗暴安裝：在安裝的過程中一定要注意正確的安裝方法，對于不懂不會的地方要仔細查閱說明書，不要強行安裝，稍微用力不當就可能使引腳折斷或變形。對于安裝后位置不到位的設備不要強行使用螺絲釘固定，因為這樣容易使板卡變形，日后易發生斷裂或接觸不良的情況。 ④把所有零件從盒子里拿出來（不過還不要從防靜電袋子中拿出來），按照安裝順序排好，看看說明書，有沒有特殊的安裝需求。準備工作做得越好，接下來的工作就會越輕松。 ⑤以主板為中心，把所有東西排好。在主板裝進機箱前，先裝上處理器與內存；要不然過后會很難裝，搞不好還會傷到主板。此外在裝AGP與PCI卡時，要確定其安裝牢不牢固，因為很多時候，你上螺絲時，卡會跟著翹起來。如果撞到機箱，松脫的卡會造成運作不正常，甚至損壞。 ⑥測試前，建議你只裝必要的周邊——主板、處理器、散熱片與風扇、硬盤、一臺光驅、以及顯卡。其它東西如DVD、聲卡、網卡等等，再確定沒問題的時候再裝。此外第一次安裝好后把機箱關上，但不要鎖上螺絲，因為如果哪兒沒裝好你還會開開關關好幾次。 二、CPU的安裝 大家在將主板裝進機箱前最好先將CPU和內存安裝好，以免將主板安裝好后機箱內狹窄的空間影響CPU等的順利安裝。（見圖3）  第一步，稍向外/向上用力拉開CPU插座上的鎖桿與插座呈90度角，以便讓CPU能夠插入處理器插座。 第二步，然后將CPU上針腳有缺針的部位對準插座上的缺口。 第三步，CPU只能夠在方向正確時才能夠被插入插座中，然后按下鎖桿。（見圖4-安裝好后的CPU）  圖4 第四步，在CPU的核心上均勻涂上足夠的散熱膏（硅脂）。但要注意不要涂得太多，只要均勻的涂上薄薄一層即可。 提示：一定要在CPU上涂散熱膏或加塊散熱墊。這有助于將廢熱由處理器傳導至散熱裝置上。沒有在處理器上使用導熱介質會導致當機甚至燒毀CPU！此外，無論散熱裝置的接觸面有任何細微的偏差，甚或只是一小點的灰塵，都會導致無法有效的將廢熱從處理器傳導出來。散熱膏同時在CPU的接觸面上（就是印模）也充滿了極微小的散熱孔道。一些散熱裝置的制造商會在其產品中附有散熱膏，如果你的沒有，在大多數計算機或電子零件商店都會有賣，價格大約5元。 CPU的安裝一般很簡單，但CPU風扇的安裝較復雜，其步履如后： 第一步，首先在主板上找到CPU和它的支撐機構的位置，然后安裝好CPU。 第二步，接著將散熱片妥善定位在支撐機構上。 第三步，再將散熱風扇安裝在散熱片的頂部——向下壓風扇直到它的四個卡子鍥入支撐機構對應的孔中； 第四步，再將兩個壓桿壓下以固定風扇，需要注意的是每個壓桿都只能沿一個方向壓下。（見圖5）  最后一步，最后將CPU風扇的電源線接到主板上3針的CPU風扇電源接頭上即可。（見圖6）  小知識：跳線與DIP開關——現在幾乎所有主板都是自動識別CPU以及設置電壓的，但為了以防萬一，最好在安裝前先閱讀主板說明書，看相關CPU安裝的細節，確定是否需要進行跳線設置。跳線其實就是一個開關，它通過跳線帽來控制開關的閉合，從而達到主板以些部件功能的通斷及一些特殊功能的實現（見圖7-跳線和跳線說明文字）。跳線主要是用來設定硬件的工作狀態，譬如CPU的內核電壓、“外頻”和“倍頻”，主板的資源分配以及啟用/關閉某些主板功能等。跳線賦予了主板更為靈活厴柚梅絞劍褂沒芄凰嫘乃囟災靼逕細韃考墓ぷ鞣絞澆猩柚謾５撬孀糯罅坑布問柚迷贐IOS中得以完成，主板上的跳線已經較486、586時代大大減少了。而DIP開關則是一組組合開關（見圖8-DIP開關），通�？煽刂艭PU的倍頻和外頻，不過現在CPU的倍頻一般都鎖定，所以只有外頻調整。此外盡管跳線已經使硬件設置非常靈活，但是跳線的插拔方式畢竟使用起來不太方便。為此，DIP開關開始出現在主板上，使用DIP開關，我們可更為直觀和容易地設置硬件的工作狀態。  圖7  圖8 三、安裝內存 現在常用的內存有168線的SDRAM內存和184線的DDR SDRAM內存兩種，其主要外觀區別在于SDRAM內存金手指上有兩個缺口，而DDR SDRAM內存只有一個。 下面我們就以184線的DDR SDRAM內存安裝為例給你講解。（見圖9）  第一步，安裝內存前先要將內存插槽兩端的白色卡子向兩邊扳動，將其打開，這樣才能將內存插入。然后再插入內存條，內存條的1個凹槽必須直線對準內存插槽上的1個凸點（隔斷）。 第二步，再向下按入內存，在按的時候需要稍稍用力。（見圖10）  圖10 第三步，以使緊壓內存的兩個白色的固定桿確保內存條被固定住，即完成內存的安裝。 提示：SDRAM內存的安裝和DDR內存的安裝基本一樣。差別在于SDRAM內存及其插槽上有兩個對應缺口。內存的兩端各有一個缺口，其正好和內存插槽兩端的白色卡子對應，如果內存插到位，該卡子會卡在內存的缺口中。如果內存插到底，兩端的卡子還是不能自動合攏，你可用手將其扳到位。 四、安裝電源 一般情況下，我們在購買機箱的時侯可以買已裝好了電源的。不過，有時機箱自帶的電源品質太差，或者不能滿足特定要求，則需要更換電源。由于電腦中的各個配件基本上都已模塊化，因此更換起來很容易，電源也不例外，下面，我們就來看看如何安裝電源。 安裝電源很簡單，先將電源放進機箱上的電源位，并將電源上的螺絲固定孔與機箱上的固定孔對正。然后再先擰上一顆螺釘（固定住電源即可），然后將最后3顆螺釘孔對正位置，再擰上剩下的螺釘即可。 需要注意的是。在安裝電源時，首先要做的就是將電源放入機箱內，這個過程中要注意電源放入的方向，有些電源有兩個風扇，或者有一個排風口，則其中一個風扇或排風口應對著主板，放入后稍稍調整，讓電源上的4個螺釘和機箱上的固定孔分別對齊。（見圖11）  圖11 小知識：ATX電源提供多組插頭，其中主要是20芯的主板插頭、4芯的驅動器插頭和4芯的小驅動器專用插頭。20芯的主板插頭只有一個且具有方向性，可以有效地防止誤插，插頭上還帶有固定裝置可以鉤住主板上的插座，不至于讓接頭松動導致主板在工作狀態下突然斷電。四芯的驅動器電源插頭用處最廣泛，所有的CD-ROM、DVD-ROM、CD-RW、硬盤甚至部分風扇都要用動它。四芯插頭提供了+12V和+15V兩組電壓，一般黃色電線代表+12V電源，紅色電線代表+5V電源，黑色電線代表OV地線。這種四芯插頭電源提供的數量是最多的，如果用戶覺得還不夠用，可以使用一轉二的轉接線。四芯小驅動器專用插頭原理和普通四芯插頭是一樣的，只是接口形式不同罷了，是專為傳統的小驅供電設計的。（見圖12）  五、主板的安裝 在主板上裝好CPU和內存后，我們即可將主板裝入機箱中。 在安裝主板前我們先來認識一下機箱，大家知道，機箱的整個機架由金屬組成。其5寸固定架，可以安裝幾個設備，比如光驅等；3寸固定架，是來固定小軟驅、3寸硬盤等；電源固定架，是用來固定電源。而機箱下部那塊大的鐵板用來固定主板，我們在此稱之為底板，上面的很多固定孔是用來上銅柱或塑料釘來固定主板的，現在的機箱在出廠時一般就已經將固定柱安裝好。而機箱背部的槽口是用來固定板卡及打印口和鼠標口的，在機箱的四面還有四個塑料腳墊。不同的機箱固定主板的方法不一樣，像我們正在安裝的這種，它全部采用螺釘固定，穩固程度很高，但要求各個螺釘?shù)奈恢帽仨毦_。主板上一般有5個到7個固定孔，你要選擇合適的孔與主板匹配，選好以后，把固定螺釘旋緊在底板上，（現在的大多機箱已經安裝了固定柱，而且位置都是正確的，不用我們再單獨安裝了）。然后把主板小心地放在上面，注意將主板上的鍵盤口、鼠標口、串并口等和機箱背面擋片的孔對齊，使所有螺釘對準主板的固定孔，依次把每個螺絲安裝好�？傊�，要求主板與底板平行，決不能碰在一起，否則容易造成短路。（見圖13）  圖13 1、安裝主板 第一步，首先將機箱或主板附帶的固定主板用的鏍絲柱和塑料釘旋入主板和機箱的對應位置。 第二步，然后再將機箱上的I/O接口的密封片撬掉。提示：你可根據主板接口情況，將機箱后相應位置的擋板去掉。這些擋板與機箱是直接連接在一起的，需要先用螺絲刀將其頂開，然后用尖嘴鉗將其扳下。外加插卡位置的擋板可根據需要決定，而不要將所有的擋板都取下。 第三步，然后將主板對準I/O接口放入機箱。（見圖14）  第四步，最后，將主板固定孔對準鏍絲柱和塑料釘，然后用螺絲將主板固定好。 第五步，將電源插頭插入主板上的相應插口中。這是ATX主板上普遍具備的ATX電源接口，你只需將電源上同樣外觀的插頭插入該接口既可完成對ATX電源的連接。上圖是P4主板和電源中獨具的電源接頭，你可一一對應插好。 2、連接機箱接線 在安裝主板時，許多讀者的難點不是將主板放入機箱中，并固定好，而是機箱連接線該怎么用！下面就讓我們先來了解一下機箱連接線—— ①PC喇叭的四芯插頭，實際上只有1、4兩根線，一線通常為紅色，它是接在主板Speaker插針上。這在主板上有標記，通常為Speaker。在連接時，注意紅線對應1的位置（注：紅線對應1的位置——有的主板將正極標為“1”有的標為“+”，適情況而定）。 ②RESET接頭連著機箱的RESET鍵，它要接到主板上RESET插針上。主板上RESET針的作用是這樣的：當它們短路時，電腦就重新啟動。RESET鍵是一個開關，按下它時產生短路，手松開時又恢復開路，瞬間的短路就使電腦重新啟動。偶爾會又這樣的情況，當你按一下RESET鍵并松開，但它并沒有彈起，一直保持著短路狀態，電腦就不停地重新啟動。 ③ATX結構的機箱上有一個總電源的開關接線，是個兩芯的插頭，它和Reset的接頭一樣，按下時短路，松開時開路，按一下，電腦的總電源就被接通了，再按一下就關閉，但是你還可以在BIOS里設置為開機時必須按電源開關四秒鐘以上才會關機，或者根本就不能按開關來關機而只能靠軟件關機。 ④這個三芯插頭是電源指示燈的接線，使用1、3位，1線通常為綠色。在主板上，插針通常標記為Power，連接時注意綠色線對應于第一針（+）。當它連接好后，電腦一打開，電源燈就一直亮著，指示電源已經打開了。（見圖15）  圖15 ⑤硬盤指示燈的兩芯接頭，一線為紅色。在主板上，這樣的插針通常標著IDE LED或HD LED的字樣，連接時要紅線對一。這條線接好后，當電腦在讀寫硬盤時，機箱上的硬盤的燈會亮。有一點要說明，這個指示燈只能指示IDE硬盤，對SCSI硬盤是不行的。 接下來我們還需將機箱上的電源，硬盤，喇叭，復位等控制連接端子線插入主板上的相應插針上。連接這些指示燈線和開關線是比較繁瑣的，因為不同的主板在插針的定義上是不同的，究竟哪幾根是用來插接指示燈的，哪幾根是用來插接開關的都需要查閱主板說明白書才能清楚，所以我們建議你最好在將主板放入機箱前就將這些線連接好。另外主板的電源開關、RESET（復位開關）這幾種設備是不分方向的，只要弄清插針就可以插好。而HDD LED（硬盤燈）、POWER LED（電源指示燈）等，由于使用的是發光二極管，所以插反是不能閃亮的，一定要仔細核對說明書上對該插針正負極的定義。（見圖16-連好后的前面板線）  圖16 六、安裝外部存儲設備 外部存儲設備包含硬盤、光驅（CD-ROM、DVD-ROM、CDRW）等等。 1、安裝硬盤 （1）安裝外部存儲設備時的基礎知識（見圖17）  圖17 ①每個IDE口都可以有（而且最多只能有）一個“Master”（主盤，用于引導系統）盤。 ②當兩個IDE口上都連接有設置為“Master”時，老主板通�？偸菄L試從第一個IDE口上的“主”盤啟動。而現在的主板，一般都可以通過CMOS的設置，指定哪一個IDE口上的硬盤是啟動盤。 ③ATX電源在關機狀態時仍保持5V電流，所以在進行零配件安裝、拆卸及外部電纜線插、拔時必須關閉電源接線板開關或拔下機箱電源線。 ④有些機箱的驅動器托架安排得過于緊湊，而且與機箱電源的位置非常靠近，安裝多個驅動器時比較費勁。所以我們建議先在機箱中安裝好所有驅動器，然后再進行線路連接工作，以免先安裝的驅動器連線擋住安裝下一個驅動器所需的空間。 ⑤為了避免因驅動器的震動造成的存取失敗或驅動器損壞，建議在安裝驅動器時在托架上安裝并固定所有的螺絲。 ⑥為了方便安裝及避免機箱內的連接線過于雜亂無章，在機箱上安裝硬盤、光驅時，連接與同一IDE口的設備應該相鄰。 ⑦電源線的安裝是有方向的，反了插不上。 ⑧考慮到以后可能需要安裝多個硬盤或光驅，攢機前最好準備兩條IDE設備信號線（俗稱“排線”），每條線帶3個接口（一個連接主板IDE端口，另外兩個用來連接硬盤或光驅）。為了避免機箱內的連接線過于雜亂無章，“排線”上用于連接硬盤/光驅的接口應盡量靠近，一般3個接口之間的“排線”長度應為2：1。（見圖18）  圖18 ⑨在同一個排線IDE口上連接兩個設備時，一般的原則是傳輸速度相近的安裝在一起，硬盤和光驅應盡量避免安裝在同一個IDE口上。（見圖19）  圖19 小知識：主盤（MASTER）與從盤（SLAVE）——在一臺計算機里一般只有兩個IDE接口，每一根接線有三個接口，其中一個接主板的IDE接口，另兩個則可以接兩個硬盤或一個硬盤與一個光驅。在同一根接線上如果接兩個IDE接口設備，則其中一個是主盤，另一個為從盤。由于硬盤缺省的跳線設置為主硬盤，所以要將其中一個的跳線設為從盤，否則將無法啟動系統。具體的設置可見硬盤后面的跳線設置說明。一般來說，光驅出廠時已設為從盤，所以安裝時不必再跳。（見圖20-硬盤上的跳線及說明文字）  圖20 （2）單硬盤的安裝 第一步，如果你只用一根IDE線來連接硬盤，那么我們就可以把硬盤放到插槽中去了，單手捏住硬盤（注意手指不要接觸硬盤底部的電路板，以防身上的靜電損壞硬盤），對準安裝插槽后，輕輕地將硬盤往里推，直到硬盤的四個螺絲孔與機箱上的螺絲孔對齊為止。 第二步，硬盤到位后，就可以上螺絲了。注意，硬盤在工作時其內部的磁頭會高速旋轉，因此必須保證硬盤安裝到位，確保固定。硬盤的兩邊各有兩個螺絲孔，因此最好能上四個螺絲，并且在上螺絲時，四個螺絲的進度要均衡，切勿一次性擰好一邊的兩個螺絲，然后再去擰另一邊的兩個。如果一次就將某個螺絲或某一邊的螺絲擰得過緊的話，硬盤可能受力就會不對稱，影響數據的安全。（見圖21）  圖21 小知識：一般主板上都有兩個IDE插口——IDE1和IDE2，在一般情況下我們都將硬盤連接在IDE口上，而將光驅等設備連接在IDE2口上。此外，IDE口上一般都有一個缺口以用來和IDE硬盤線上的防插反凸塊對應以防止插反。 第三步，先將IDE線在硬盤上的IDE口上插好，然后再將其插緊在主板IDE接口中，最后再將ATX電源上的扁平電源線接頭在硬盤的電源插頭上插好即可。需要注意的是，如果你的IDE線無防插反凸塊，你在安裝IDE線時需本著以IDE線上有“紅線一端對電源接口”的原則來進行安裝。（見圖22）  光驅安裝 ①光驅的跳線：光驅的跳線非常重要，特別是當光驅與硬盤共用一條數據線的時候，如果設置不正確就會無法識別光驅。一般安裝一個光驅的時候只需要將它設置為主盤就行了。 ②將光驅裝入機箱：先拆掉機箱前方的一個5寸固定架面板，然后把光驅滑入。把光驅從機箱前方滑入機箱時要注意光驅的方向，現在的機箱大多數只需要將光驅平推入機箱就行了。但是有些機箱內有軌道，那么在安裝光驅的時候就需要安裝滑軌。安裝滑軌時應注意開孔的位置，并且螺釘要擰緊，滑軌上有前后兩組共8個孔位，大多數情況下，靠近彈簧片的一對與光驅的前兩個孔對齊，當滑軌的彈簧片卡到機箱里，聽到“咔”的一聲響，光驅就安裝完畢。（見圖23）  圖23 ③固定光驅：在固定光驅時，要用細紋螺釘固定，每個螺釘不要一次擰緊，要留一定的活動空間。如果在上第一顆螺釘?shù)臅r候就固定死，那么當你上其它3顆螺釘?shù)臅r候，有可能因為光驅有微小位移而導致光驅上的固定孔和框架上的開孔之間錯位，導致螺釘擰不進去，而且容易滑絲。正確的方法是把4顆螺釘都旋入固定位置后，調整一下，最后再擰緊螺釘。（見圖24）  ④安裝連接線：依次安裝好IDE排線和電源線。 3、雙外部存儲器的安裝 許多時候我們需要在一根IDE線上連接兩個存儲設備，如兩個硬盤、兩個光驅或一個硬盤一個光驅，這時該怎么來安裝呢？ （1）安裝雙外部存儲設備的條件： ①機箱電源能滿足新增外部存儲設備電源需求 一般機箱中的電源輸出功率都在200W以上，按理說加塊硬盤應該沒問題。但如果你的使用是耗電量大的顯卡，另外又加裝了DVD等，那么就要考慮電源是否還能再提供12W左右功率去支持一塊硬盤。 ②尚有空閑的硬盤線插頭 現在的電腦主板都能提供2個IDE接口，可接兩根雙插頭的40芯硬盤線（數據線）掛4塊IDE兼容設備，按一般的配置兩根電纜可接四塊諸如硬盤、光驅或ZIP高密軟驅等IDE設備。但如果你只有一條40芯數據線，就趕快再買一根預備著。 （2）主、從狀態設置和安裝： 當以上幾個條件都具備后，在安裝到機箱中以前還將兩塊硬盤按自己的意愿分別設置成主盤和從盤，這樣安裝后才能被系統接納正常使用。主、從盤的設置可按以下方法進行： 所有的IDE設備包括硬盤都使用一組跳線來確定安裝后的主、從狀態。硬盤跳線器大多設置在電源聯接座和數據線聯接插座之間的地方，通常由3組（6或7）針或4組（8或9）針再加一個或兩個跳線帽組成。另外在硬盤或光驅正面或反面一定還印有主盤（Master）、從盤（Slave）以及由電纜選擇（Cableselect）的跳線方法。 各類硬盤或光驅的跳線方法和標記說明大同小異，所以這里只將希捷硬盤的跳線方法簡單介紹如下，對于其它品牌硬盤可以參照進行。以希捷ST33221A為例，硬盤上不但印制了跳線說明而且還標明電源線和硬盤線的正確聯接方法。 （3）安裝雙硬盤時需注意的問題： 如果新增加的硬盤與光驅等設備一起接在第二硬盤線上時，要注意光驅等設備的主、從盤設置不與新加硬盤相沖突，否則也會出現主板檢測不到新增硬盤或者找不到原光驅問題。一般情況下硬盤和光驅可以按在機箱中的安裝位置就近聯接，但考慮不同型號、規格的硬盤以及硬盤與光驅的之間數據傳輸率不同，所以可根據具體IDE設備的實際情況聯接。 七、安裝顯卡、聲卡、網卡 顯卡、聲卡、網卡等插卡式設備的安裝大同小異： 1、安裝顯卡 在安裝顯卡前也需注意，顯卡都由許多精密的集成電路及其它元器件構成，這些集成電路很容易受到靜電影響而損失，所以在安裝前做好以下準備。 ——請將電腦的電源關閉，并且拔除電源插頭。 ——拿取顯示卡時請盡量必免金屬接線部分，且組好能夠戴上防靜電手套。 ——當你將主板中的ATX電源插座上的插頭拔除時，請確認電源的開關是關閉狀況。 安裝顯卡主要可分為硬件安裝和驅動安裝兩部分。硬件安裝就是將顯卡正確的安裝到主板上的顯卡插槽中，其需要掌握的要點是要注意AGP插槽的類型（AGP接口的發展經歷了AGP1X/2X/PRO/4X/8X等等階段，其傳輸速度也從最早的AGP1X的266MHz/S的帶寬發展到了AGP8X的2GB/S。AGP1X/AGP2X/AGP4X/AGP Pro等幾種顯卡插槽都不相同，排在后面的顯卡規范插槽一般可以兼容前面的顯卡規范插槽，例如AGP4X規范的顯卡插槽可以使用AGP2X的顯卡，而AGP4X的顯卡就不能在AGP2X的顯卡插槽上正常使用。）。其次，在安裝顯卡時一定要關掉電源，并注意要將顯卡安裝到位。（見圖25）  圖25 第一步，從機箱后殼上移除對應AGP插槽上的擴充擋板及螺絲。 第二步、將顯卡很小心的對準AGP插槽并且很確實的插入AGP插槽中。注意：務必確認將卡上的金手指的金屬觸點很確實的與AGP插槽接觸在一起。 第三步，用解刀將螺絲鎖上使顯卡確實的固定在機箱殼上。 第四步，將顯示器上的15-pin接腳VGA線插頭插在顯卡的VGA輸出插頭上。 最后一步，確認無誤后，重新開啟電源，即完成顯卡的硬件安裝。 2、安裝聲卡 ——主要接口一覽： 聲卡上有很多接口，下面我們就對其進行一下簡單介紹。（以創新SB Live！為例。見圖26A）  圖26A a.游戲桿/MIDI插口：用于連接游戲桿/手柄/方向盤等外界游戲控制器或MIDI鍵盤/電子琴，你也可先購買一個光纖MIDI套件再來插入上述設備。 b.后置輸出插孔：將音頻信號輸出到有源音箱或功率放大器。 c.線性輸出插孔（LINE OUT）：將音頻信號輸出到有源音箱/耳機或功率放大器。 d.話筒輸入插孔（MIC IN）：用于連接話筒，主要用來語音輸入。 e.線性輸入插孔（LINE IN）：用于將隨身聽或影碟機等外部設備的聲音信號輸入電腦。 f.電話應答設備接口（TAD，Telephone Answering Device）：用來提供標準語音MODEM的連接并向MODEM傳送話筒信號，所以配合MODEM卡和軟件，可使電腦具備電話自動應答功能。 g.模擬CD音頻輸入接口（CD－IN）：使用CD音源線將來自CD/DVD光驅的模擬音頻信號接入。 h.輔助設備接口（AUX－IN）：用于將電視卡，解壓卡等設備的聲音信號輸入聲卡并通過音箱播放。 i.數字CD音頻輸入接口（CD－SPDIF）：用來接收來自光驅的數字音頻信號。 j.音頻擴展接口（SPDIF－EXT）：接到數字I/O子卡，實現數字信號的輸入和輸出，并可輸出AC-3信號等。 第一步，找到一空余的PCI插槽，并從機箱后殼上移除對應PCI插槽上的擴充擋板及螺絲。（見圖26B）  圖26B 第二步，將聲卡小心的對準PCI插槽并且很確實的插入PCI插槽中。注意：務必確認將卡上的金手指的金屬觸點很確實的與PCI插槽接觸在一起。 第三步，將螺絲用解刀鎖上使聲卡確實的固定在機箱殼上。 第四步，確認無誤后，重新開啟電源，既完成聲卡的硬件安裝。 3、安裝網卡 網卡的安裝也很簡單：（見圖27）  圖27 先確認機箱電源在關閉的狀態下，將網卡插入機箱的某個空閑的擴展槽中，插的時候注意要對準插槽；用兩只手的大姆指把網卡插入插槽內，一定要把網卡插緊；上好螺釘，并擰緊；最后，將做好的網線上的水晶頭連接到網卡的RJ45接口上。 八、連接外部設備 1、安裝顯示器 ①把顯示器側放：在搬動顯示器時，應先觀察顯示器，一般在顯示器的兩側回有一個方便手那的扣槽，用戶扣這個扣槽就可以方便地搬動顯示器了，我們首先把顯示器側放。 ②顯示器底部有幾個卡口：在顯示器的底部有許多小孔，其中就有安裝底座的安裝孔。此外，你還可看到顯示器的底座上有幾個突起的塑料彎鉤，這幾塑料彎鉤就是用來固定顯示器底部的。 ③安裝底座：第一步是將底座上突出的塑料彎鉤與顯示器底部的小孔對準，要注意插入的方向。第二步是是將顯示器底座按正確的方向插入顯示器底部的插孔內。第三步是用力推動底座。第四步是聽見“咔”的一聲響，顯示器底座就已固定在顯示器上了。④連接顯示器的電源：從附袋里取出電源連接線，將顯示器電源連接線的另外一端連接到電源插座上。 ⑤連接顯示器的信號線：把顯示器后部的信號線與機箱后面的顯卡輸出端相連接，顯卡的輸出端是一個15孔的三排插座，只要將顯示器信號線的插頭插到上面就行了。插的時候要注意方向，廠商在設計插頭的時候為了防止插反，將插頭的外框設計為梯形，因此一般情況下是不容易插反的。如果使用的顯卡是主板集成的，那么一般情況下顯示器的輸出插孔位置是在串口一的下方，如果不能確定，那么請按照說明書上的說明進行安裝。 2、連接鼠標、鍵盤 鍵盤和鼠標是現在PC中最重要的輸入設備，必須安裝。鍵盤和鼠標的安裝很簡單，你只需將其插頭對準缺口方向插入主板上的鍵盤/鼠標插座即可。 現在最常見的是PS/2接口的鍵盤和鼠標，這兩種接口的插頭是一樣的，很容易弄混淆，所以我們在連接的時候要看清楚。 小知識：按接口內型，鼠標可以分為串口、PS/2、USB三類，傳統的鼠標是串口連接的，它占用了一個串行通訊口。PS/2接口的鼠標是目前市場上的主流產品，USB接口也是一種輸入/輸出接口，用于連接鍵盤、鼠標、數碼相機等外不設備。USB接口的鼠標是現在的新產品，鍵盤有PS/2接口，也有USB接口。 提示：鍵盤后的塑料塊可以搬動，使鍵盤有點角度，便于操作。鍵盤接口用于連接計算機的輸入設備--鍵盤，接入的是一個五針的圓型插頭。連接鍵盤接口的時候要注意其方向性，即插頭上的小舌頭一定要對準插孔中的方形孔。 3、安裝和連接音箱 在多媒體電腦中音箱已成為必不可少的放音設備。而隨著技術的發展，多聲道PC有源音箱日成主流。所以現在的PC音箱大都使用2.1式和4.1式及5.1式的——例如4.1音箱一般由1個低音炮和4個衛星音箱組成，再配上較專業的4.1聲卡，你就能獲得環繞聲較強的音響效果。 下面我們就以“漫步者R4.1”音箱為例為你講講音箱的連接。 漫步者R4.1由低音炮R401T和4個無源音箱R80NT組成。首先讓我們來觀察其主音箱（低音炮）的背面，最左端是電源線插座和電源開關，在沒有將4個衛星音箱接好之前，電源最好不要開啟，首先讓我們將衛星音箱和主音箱連接起來。 第一步、連接4個衛星音箱：在音箱背部的輸出插孔，可以發現“+ R -”、“- L +”等英文字樣，它分別代表“右環繞音箱的正負極、左環繞音箱的正負極”2個音箱的連接位置。對于衛星音箱來說，在技術指標上并沒有任何區別，換而言之，它們是完全一樣的兩個產品，之所以能產生兩個聲道的效果完全是聲卡的功效所致。所以，在連接的時候，我們只需要將4個音箱接上就可以了，但是在連接的時候要注意音箱的正負極。連接時要注意線的顏色對應，并不要將兩接頭之間相碰短路。（見圖28）  圖28 第二步、連接音源： 如果使用的是真正的4聲道及以上的音源（聲卡），可將音箱“輸入方式”選擇開關撥到“4聲道”一側，這時組成的是4.1系統，線路輸入A口作為左右聲道（或稱前置聲道）輸入，線路輸入B口作為環繞聲道輸入。（見圖31）而如果使用的是普通立體聲（2聲道）音源，請將“輸入方式”選擇開關撥到（2聲道）一側，此時組成的是虛擬4.1系統，環繞音箱放虛擬環繞聲，音源可從線路輸入A口或B口輸入。  圖29 第三步、放音： 插上電源，把主音量調節旋鈕調至適當?shù)奈恢茫蜷_電源開關，根據你的需求來調節低音音量旋鈕，即可享受到漫步者R4.1系統的音樂魅力。 提示：放音時請使用適當?shù)囊袅狂雎�，因為過大的聲音可能會損傷你的聽覺系統或破壞音響系統。當音源的輸出信號較大時，開大音量，可能會出現失真，所以你可把音源的輸出音量和本系統的音量調節到適當?shù)奈恢�。環繞聲道的音量也不宜過大，過大的環繞聲也將影響聽音效果，此外當作為虛擬4.1系統放音時，音箱的環繞音量會自動變小。 結語 大家在看完本專題之后，對如何組裝電腦有了一個較明了的了解了吧。祝你在看了本文之后能快速的步入電腦硬件組裝之門，自己也能攢機。 |
|
